Замена батареи часов/календаря в Nikon Coolpix L820
При написании предыдущей заметки о лазерном гравере, я совершенно измучился, пытаясь сделать более-менее нормальные фото на телефон. И совершенно внезапно вспомнил, что у меня есть старенький Nikon Coolpix L820, лежащий уже очень давно в каких-то ящиках и коробках. Отложен в долгий ящик фотоаппарат был потому, что в нём не было необходимости, а кроме того, у него очень быстро разряжались аккумуляторы, и сбивалась дата, время, и настройки, что выводило из себя.
Естественно, после включения фотоаппарат оказался полностью рабочим, за исключением вышеописанных проблем. Зная, что в 98% случаев память настроек хранится в энергозависимой памяти, подпитываемой небольшой батареей или ионистором, я решил выпотрошить фотоаппарат, и посмотреть — что же там стоит, в каком оно состоянии, и на что это можно поменять.

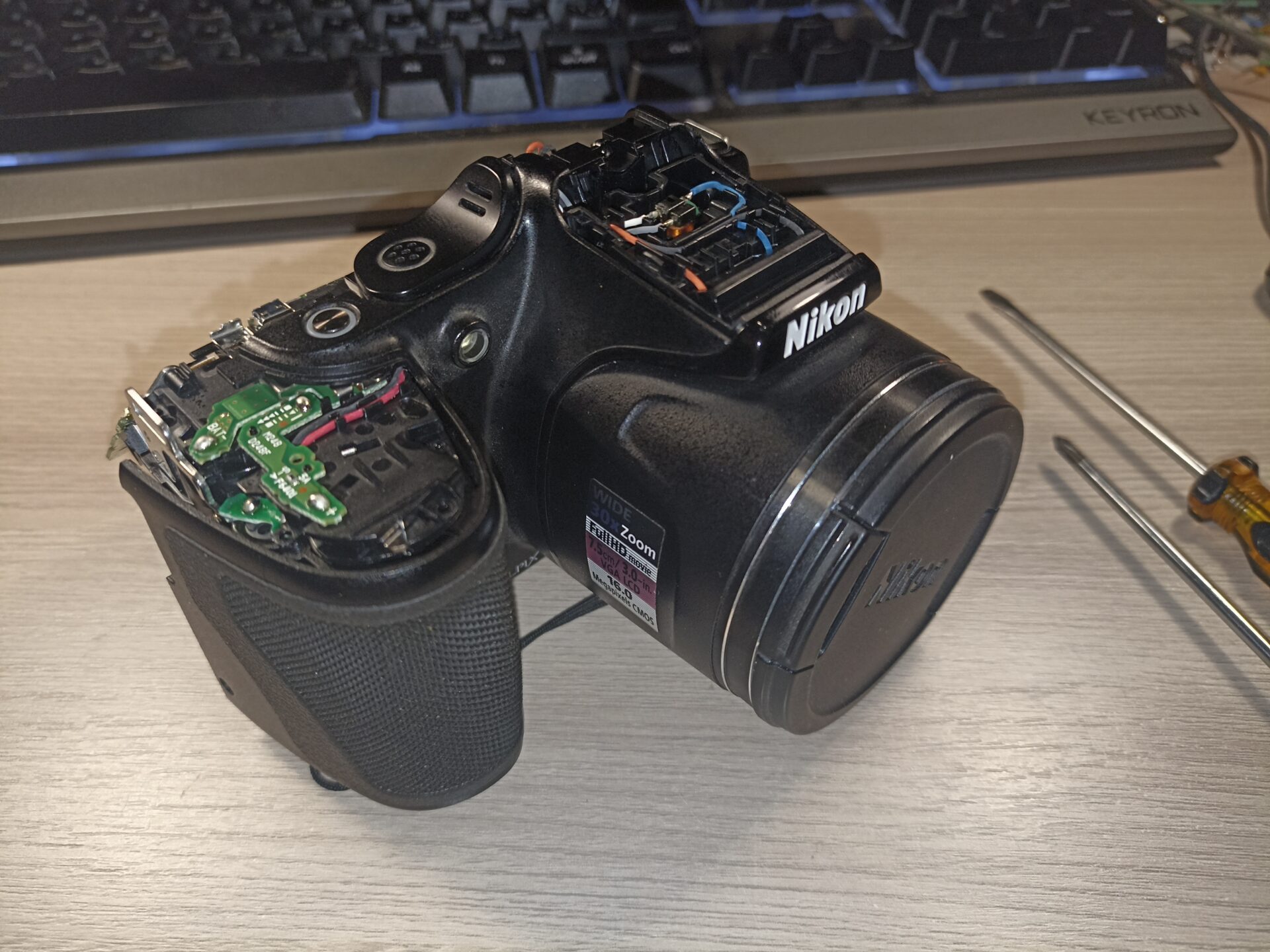

Сам процесс разборки данного фотоаппарата можно легко найти в интернете, и ничего интересного в нём нет. Главное — не терять крепёжных винтов, запоминая или записывая откуда вы их выкрутили, и складывать в какой-нибудь лоток или на магнит, чтобы точно не потерять.

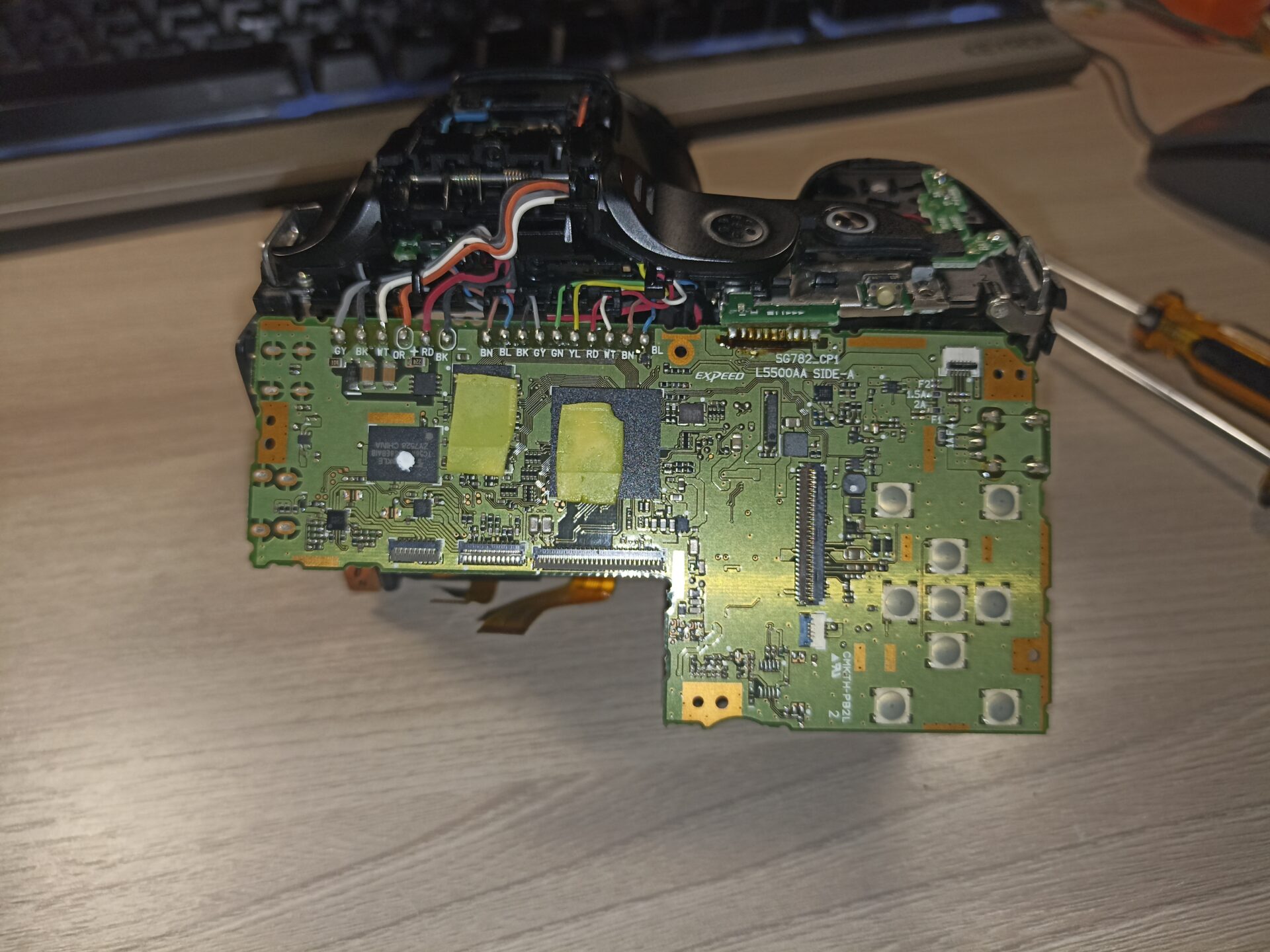

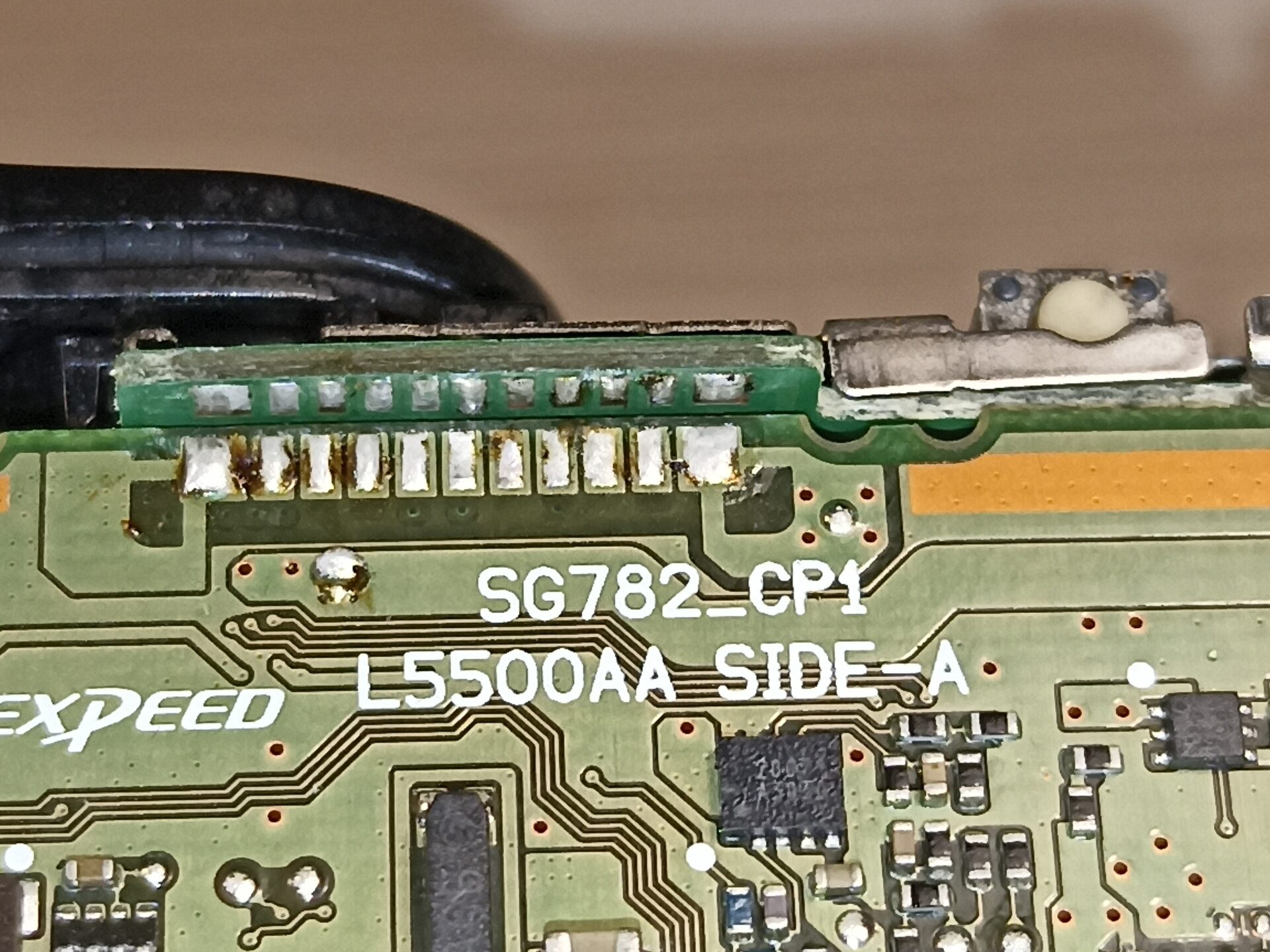

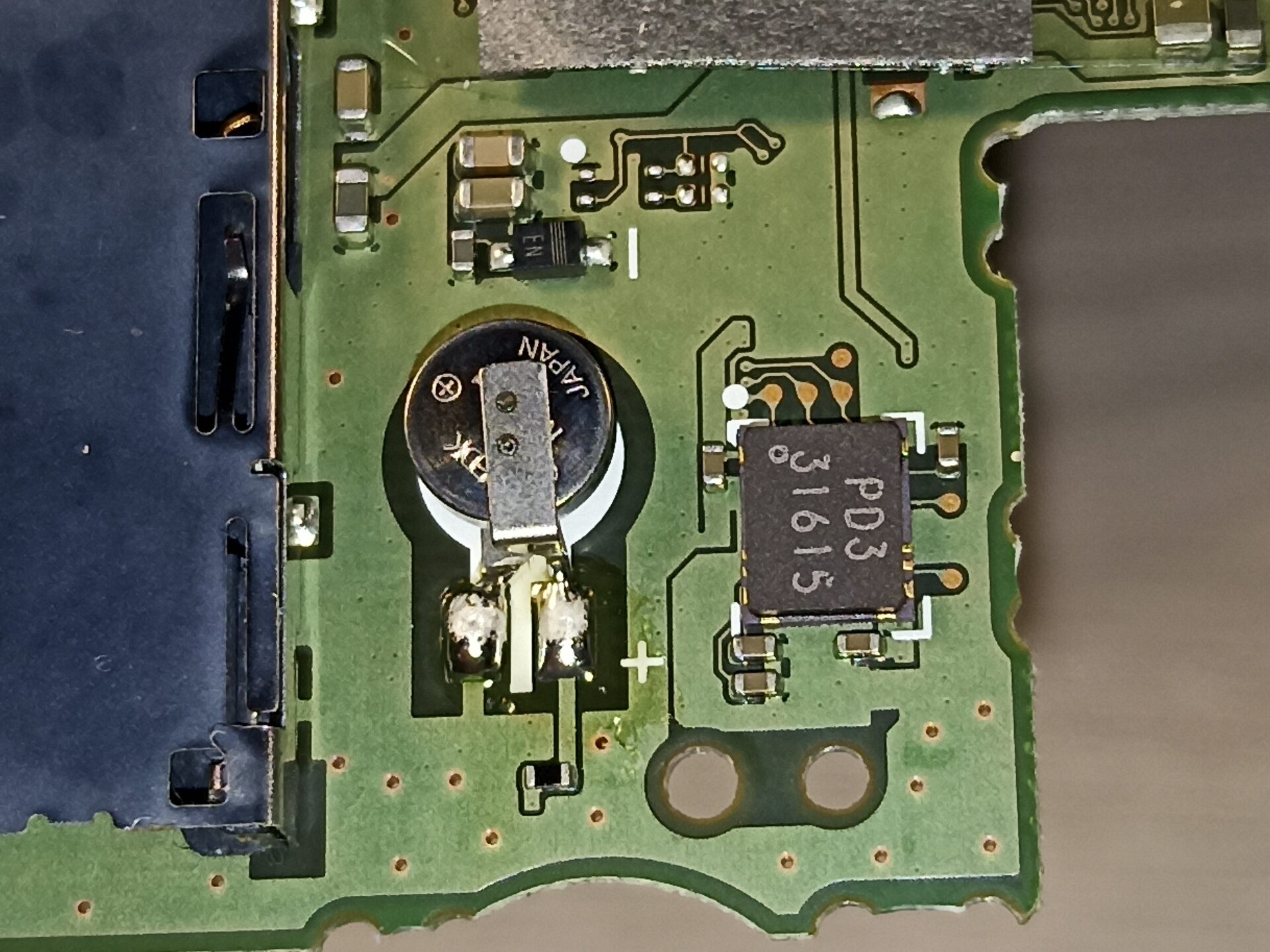

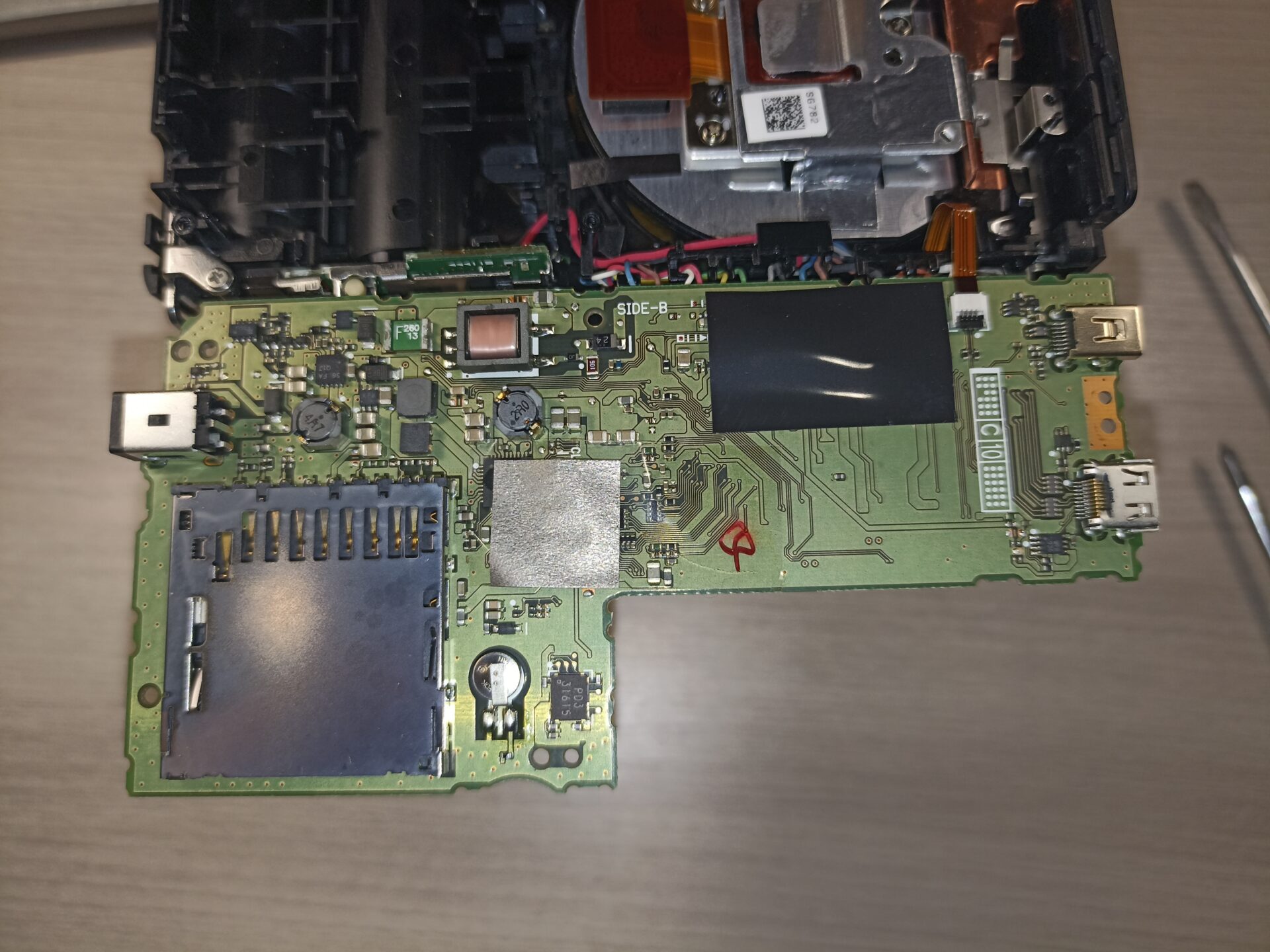

Отпаяв контакты, и отсоединив шлейфы, чуть покачиваем плату, чтобы разъёмы на левой стороне вышли из пазов в корпусе, и плата моментально откидывается, и на её обратной стороне нас ждёт вздутая батарея.

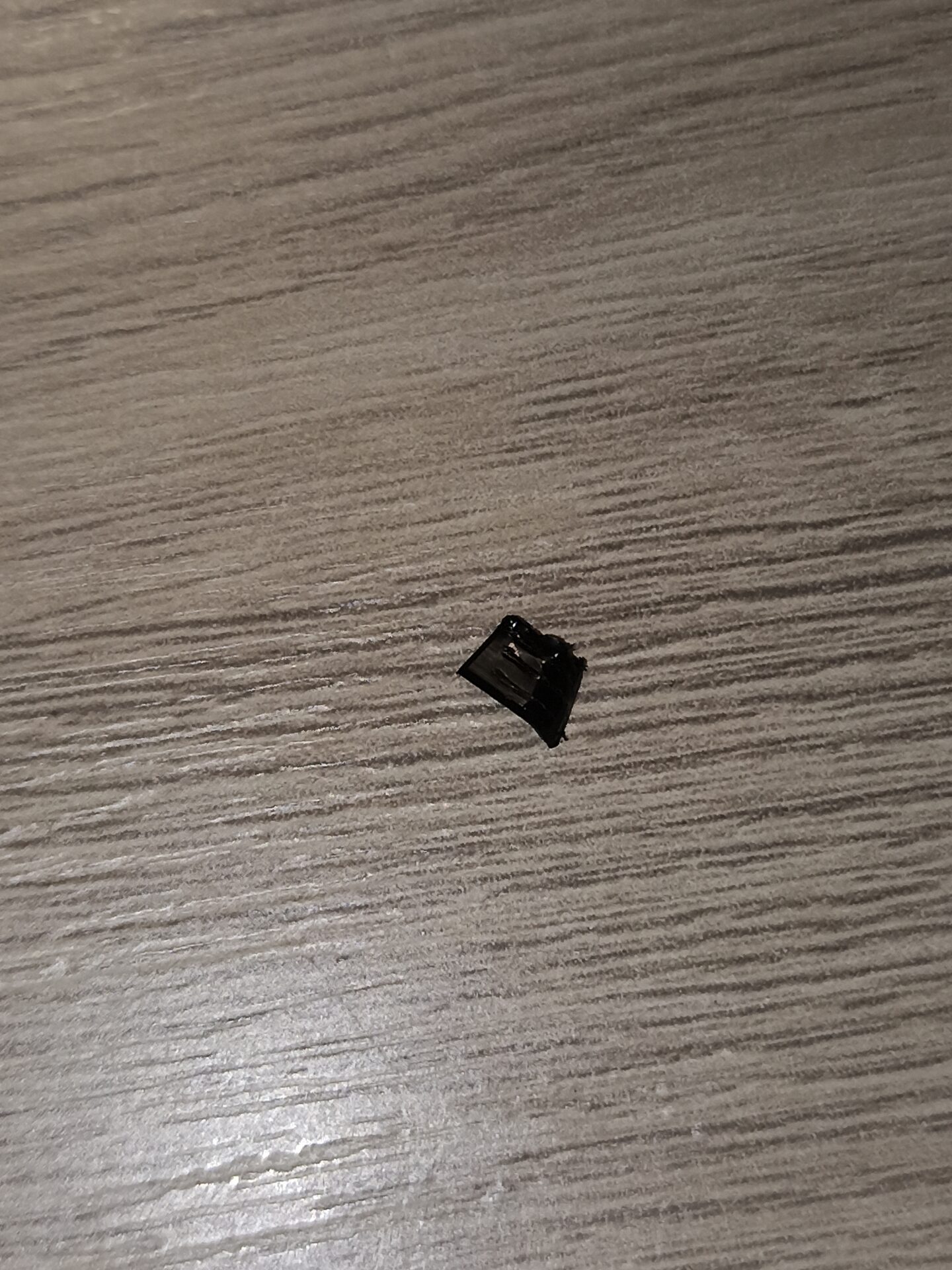

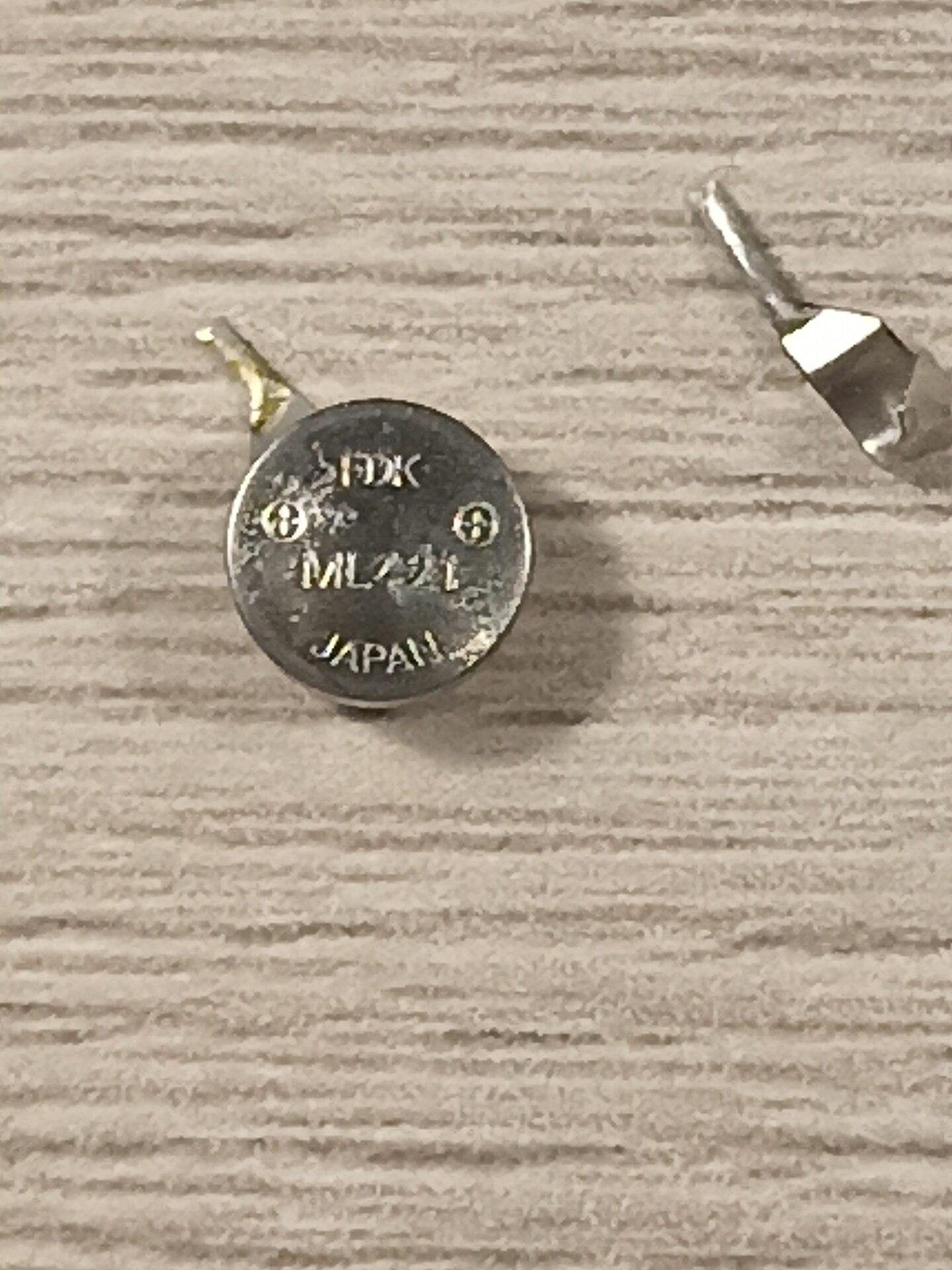

Батарею беспощадно выпаиваем, бросаем на пол, и отрываем лапу, но аккуратно. Наша цель — не отомстить ей за моральные страдания, а выяснить её маркировку.
Поиск в интернете подсказывает нам, что это перезаряжаемый марганцево-литиевый аккумулятор, номинальным напряжением 3 вольта. Замер показал, что напряжение на выпаянном аккумуляторе составляло всего 1,6 вольта, и падало даже от прикосновения рук. Т.е. он умер, вероятно, от старости, и мне очень повезло, что он не протёк и не залил всю плату электролитом.
Был велик соблазн заменить его на обычную литиевую батарейку серии CR, или маленький литиевый аккумулятор, потому-что они были под рукой, но делать такого не стОит — батарейка рассчитана исключительно на разряд, и при заряде есть риск, что уж она так точно вытечет, а литиевый аккумулятор не будет нормально заряжаться, т.к. не попадает в диапазон рабочих напряжений марганцево-литиевого аккумулятора.

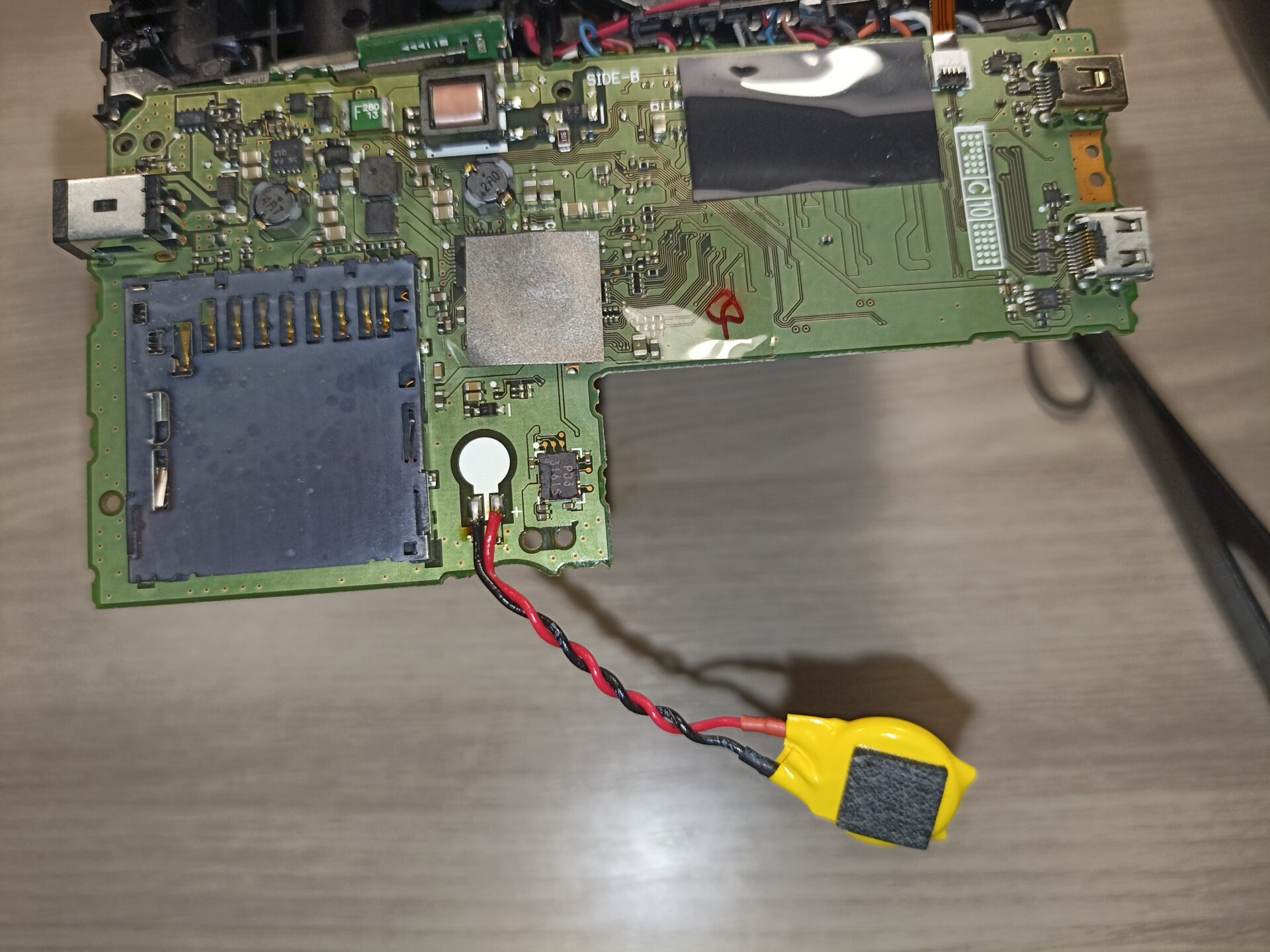

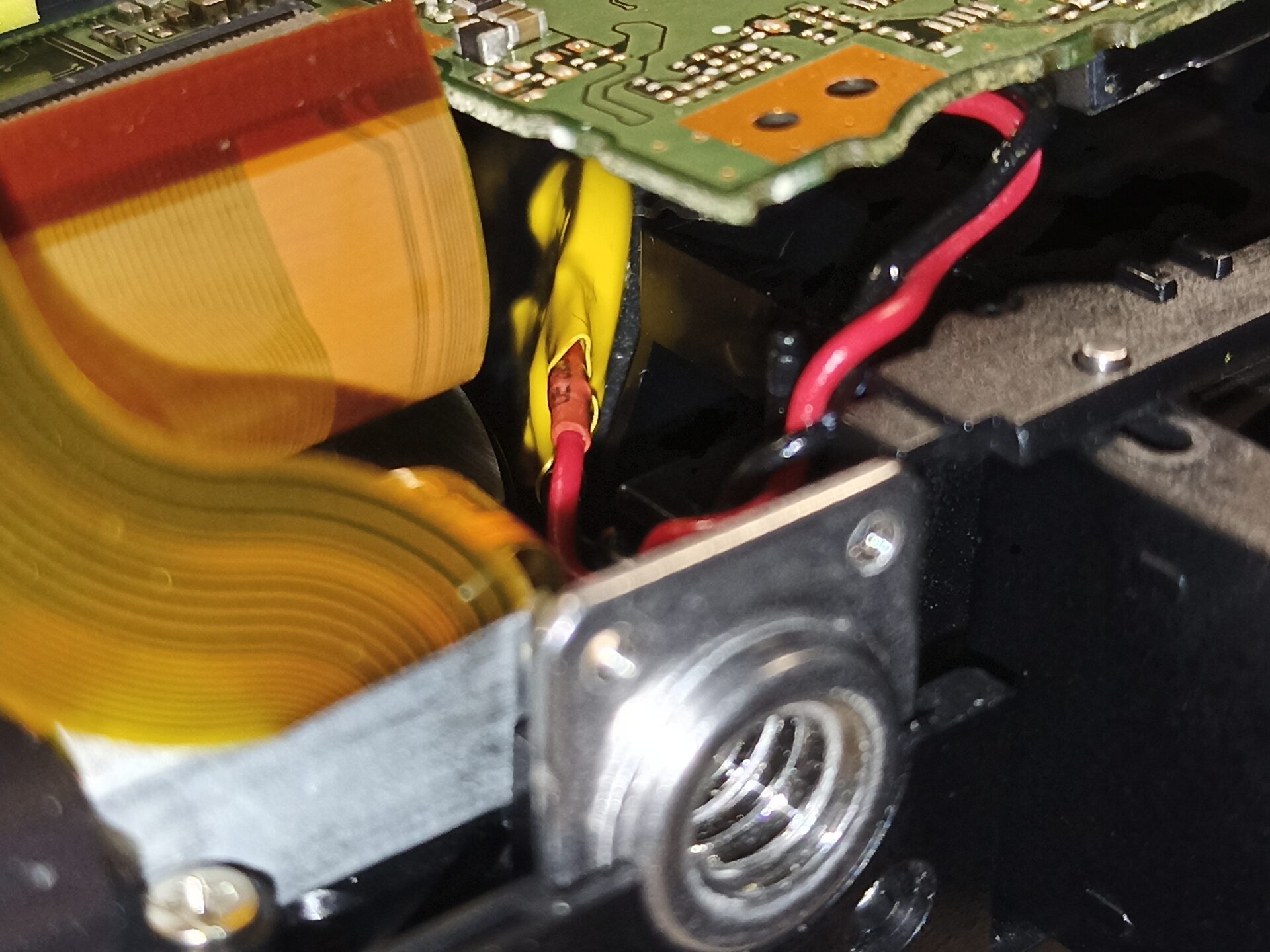

Поиск на одном из маркетплейсов дал результат в виде наличия в быстрой доставке аккумулятора ML1220, да к тому же, с уже припаянными проводами. А значит, мы сможем увеличить время автономной работы календаря раз в 8-10, если в корпусе фотоаппарата найдётся место, где его можно разместить. И сразу скажу, что место такое нашлось.

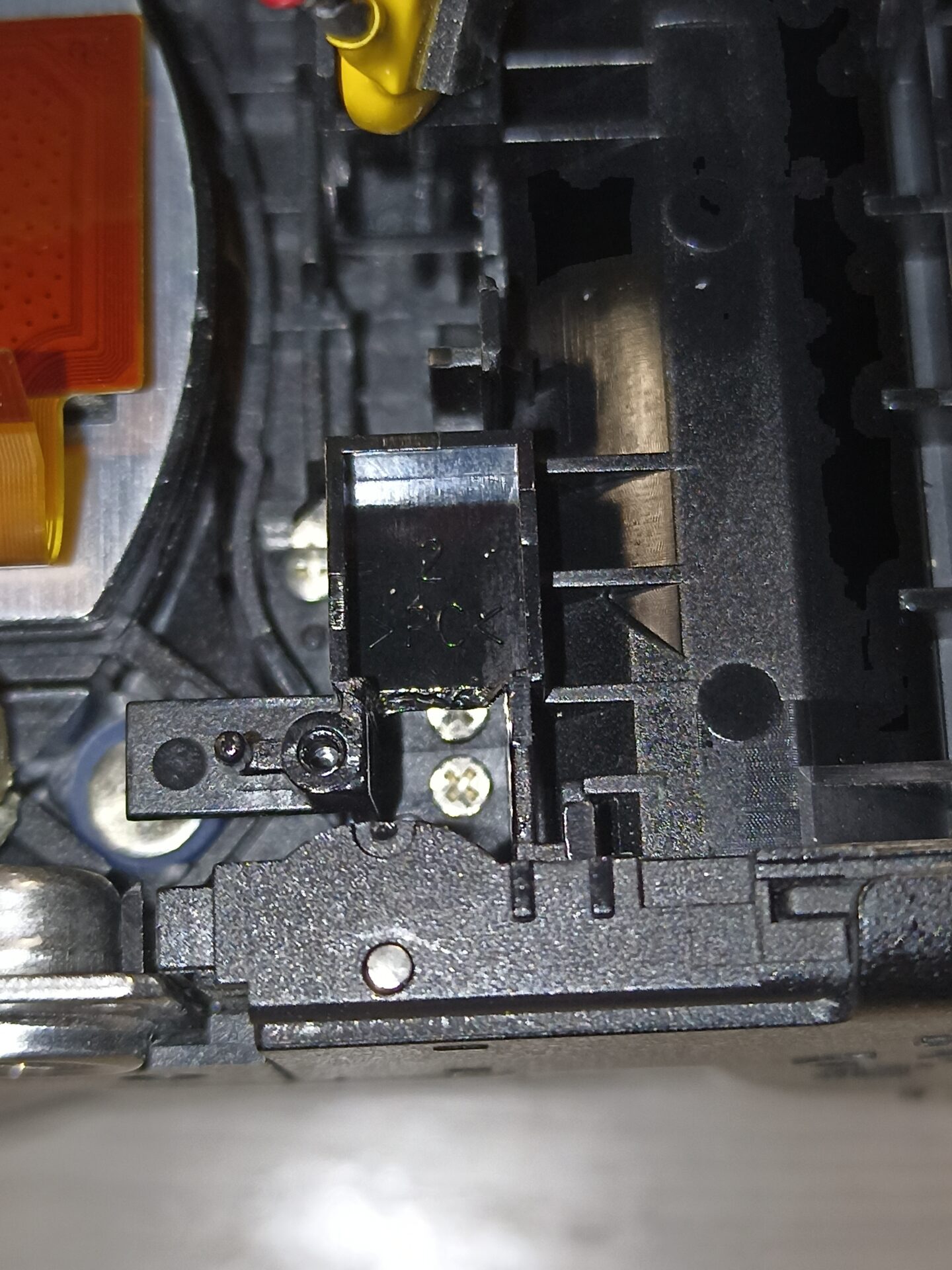

В корпусе выкусываем часть пластикового лоточка, ранее прикрывавшего батарею, а теперь мешающего вывести провода.

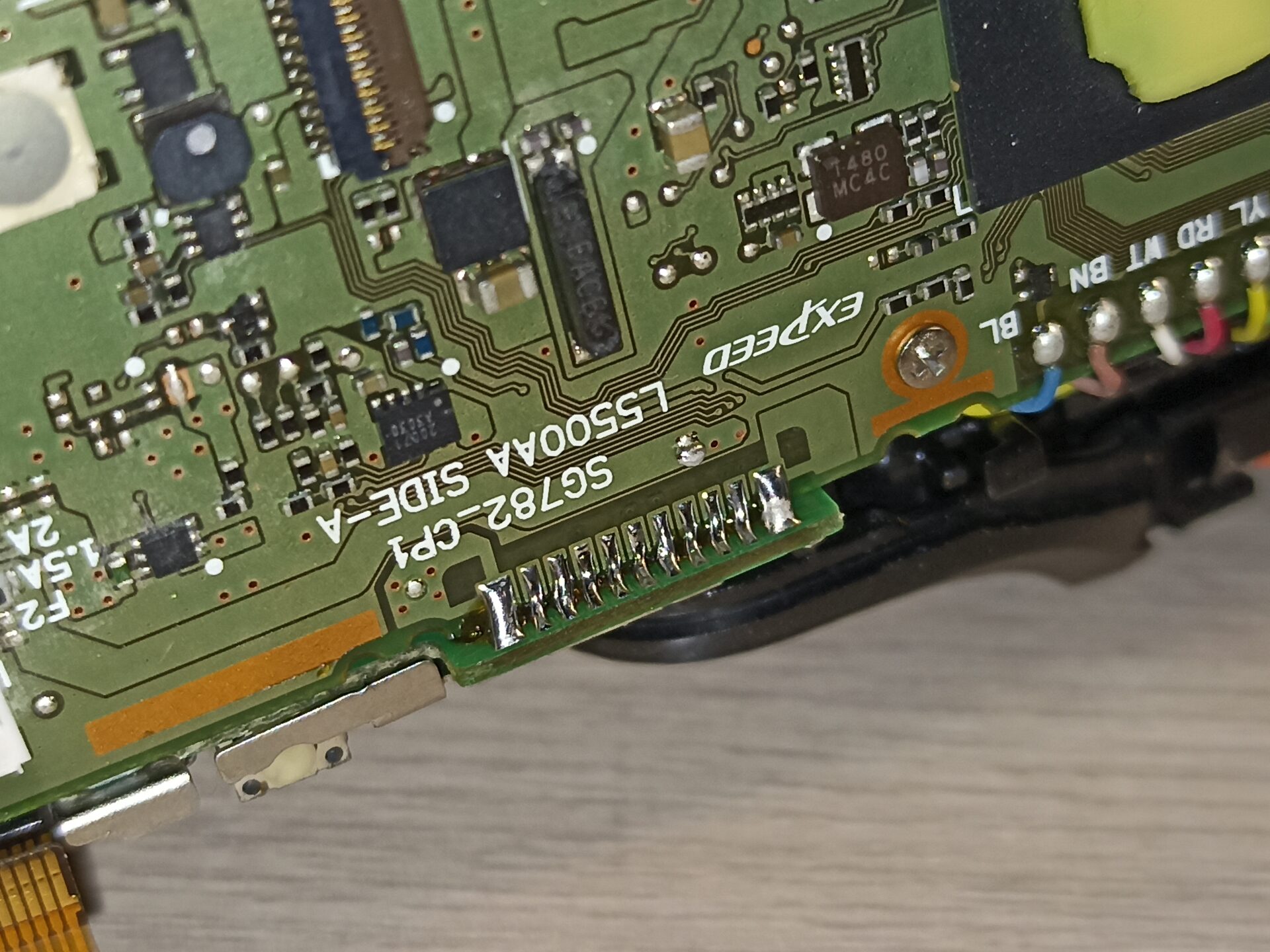

Прикручиваем плату, и пропаиваем контактные площадки, не перемыкая их при этом!
Затем, собираем фотоаппарат обратно, тестируем, и радуемся. В целом, писать эту заметку я даже особо не хотел, но вдруг она подскажет кому-то саму концепцию ремонта устройств со сдохшими календарями.
